Настройка сетевых портов
Если сервер должен работать по нескольким сетевым протоколам, необходимо настроить порты. Настройки сетевых портов для сервера выполняются со станции Notes, запущенной на компьютере, где установлен сервер Notes, но при условии, что программа сервера Notes остановлена. Аналогично выполняются и настройки сетевых портов для станции Notes.
Выбор в меню File - Tools - User Preferens и далее закладки Ports даст диалоговое окно, используемое для настройки портов.

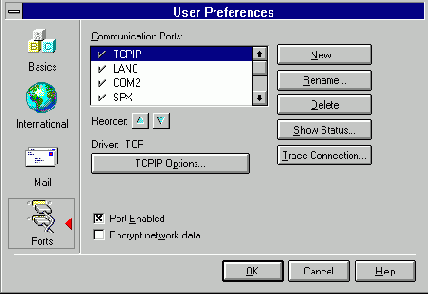

Рис. 2.18 Настройка портов
В списке Communication Ports: перечислены имеющиеся порты. Галочкой отмечены используемые порты. Часть портов в этом списке не используется. Чтобы задействовать неиспользуемый порт, достаточно выбрать порт в списке и включить флажок Port Enabled или дважды щелкнуть мышью по названию порта. Аналогично поступают, чтобы сделать порт неактивным. Кнопка New служит для добавления нового порта, Rename - для изменения имени существующего порта, Delete Port - для удаления порта, а Show Status - для отображения текущего состояния порта.
Рис. 2.19 Добавление нового порта
Имя порта (при добавлении нового порта или изменении имени существующего) можно задать любым. "Область действия" имени порта - только данный сервер или станция. Драйвер - название драйвера Notes, который должен обслуживать данный порт: NETBIOS - драйвер для поддержки протокола NetBIOS, NWSPX - драйвер для поддержки протокола Novell SPX, TCP - драйвер поддержки протокола TCP/IP (Windows 95/NT, Novell NetWare, OS/2), XPC - драйвер для поддержки последовательного порта и управления подключенным к нему модемом. Ошибиться в имени драйвера при создании нового порта невозможно - в версиях 4.х оно выбирается из раскрывающегося списка. Каждый драйвер порта реализуется соответствующей библиотекой динамической компоновки, входящей в комплект поставки. Только драйверы портов X.25 и SNA поставляются отдельно, а не в комплекте поставки Notes.
Для некоторых портов (это зависит от используемого драйвера порта) становится доступной кнопка <имя драйвера> Options. При нажатии кнопки появляется окно для задания специфической информации для конкретного драйвера.
Рис. 2.20 Для драйвера NETBIOS на сервере необходим номер Unit/Lana

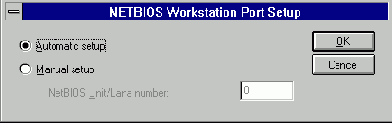

Рис. 2.21 Для драйвера NETBIOS на станции возможно автоматическое определение номера Unit/Lana
Для портов сервера Notes, обслуживаемых драйвером NETBIOS, необходимо явно задавать номер Unit/Lana. Номер Unit/Lana используется только драйвером NETBIOS. Это связано с тем, что NetBIOS - "высокоуровневый интерфейс", и он всегда реализуется по какому-то "более низкоуровневому" протоколу (Novell IPX, TCP/IP, NETBEUI…). На одном компьютере (обычно, сервере Notes) может быть установлено несколько интерфейсов NetBIOS, но при этом каждый из них реализуется по разным "низкоуровневым" протоколам. Чтобы различать "разные реализации" NetBIOS, используется номер Unit/Lana.
Наиболее наглядно значения Unit/Lana можно наблюдать в настройках интерфейсов NetBIOS для компьютера под Windows NT (Рис. 2.22 - Рис. 2.24). В этом примере на сервере имеется два порта NETBIOS, например, с именами LAN0 и LAN4. Пусть для порта LAN0 задан Lana Number 0, что соответствует интерфейсу NetBIOS, реализуемому "поверх" Novell IPX, а для порта LAN4 - Lana Number 4, что соответствует интерфейсу NetBIOS, реализуемому "поверх" NETBEUI. Таким образом, к этому серверу могут получить доступ два типа клиентов Notes.
Во-первых, клиенты Notes, на компьютерах которых установлена поддержка протоколов Novell IPX/SPX
и интерфейса NetBIOS поверх Novell IPX (например, NetWare Client for Windows 3.1). На таком клиенте Notes в настройках порта, обслуживаемого драйвером NETBIOS
(обычно порт с именем LAN0), выбирают Automatic setup. Такой клиент будет получать доступ к серверу по "серверному" порту, поддерживающему интерфейс NetBIOS "поверх" Novell IPX (порт сервера LAN0).

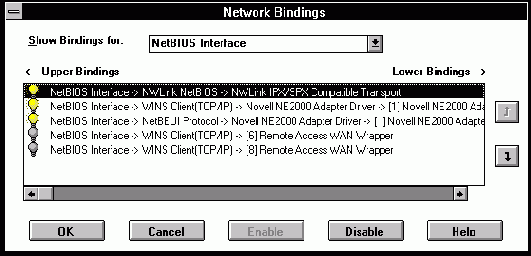

Рис. 2.22 Несколько интерфейсов NetBIOS, каждый реализуется по своему "низкоуровневому" протоколу

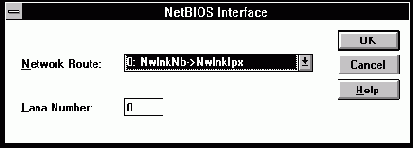

Рис. 2.23 NetBIOS "поверх" NW Link IPX имеет Lana Number 0

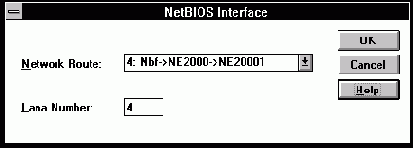

Рис. 2.24 NetBIOS "поверх" NETBEUI (NBF) имеет Lana Number 4
Во-вторых, клиенты Notes, на компьютерах которых установлена поддержка сети Microsoft c интерфейсом NetBIOS (например, Windows 3.11 или Windows 95). При этом неявно имеется в виду, что интерфейс NetBIOS реализуется "поверх" NETBEUI. На таком клиенте Notes в настройках порта, обслуживаемого драйвером NETBIOS
(обычно порт с именем LAN0), также выбирают Automatic setup. Такой клиент будет получать доступ к серверу по "серверному" порту, поддерживающему интерфейс NetBIOS "поверх" NETBEUI (порт сервера LAN4).
Для драйвера NWSPX "вопросы" касаются использования NDS (Novell NetWare версий 4.х) и (или) Bindery Services (Novell NetWare версий 3.11, 3.12). Учтите, что работа сервера Notes по протоколу SPX в сети на базе Microsoft Windows NT, имеющей несколько сегментов, но не имеющей ни одного файл-сервера Novell NetWare, невозможна. Кроме того, для клиентов Notes на станциях Windows NT в такой ситуации желательно устанавливать NetWare Client for Windows NT, причем самых последних версий, за которыми рекомендуем обращаться на сервер www.novell.com компании Novell.

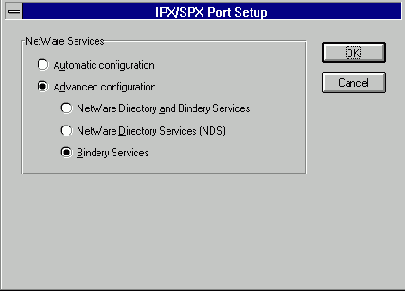

Рис. 2.25 Настройки для драйвера NWSPX
Для драйвера TCP задается только величина таймаута (в секундах) при попытке установить соединение.
Рис. 2.26 Настройки для драйвера TCP
Все выполненные вами настройки портов "запоминаются" в файле NOTES.INI (см. 2.3).
Для сервера информацию о сетевых портах необходимо также вручную перенести в документ Server в адресной книге, в таблицу Network Configuration. Если этого не сделать, то сервер будет использовать только один порт и сеть Notes, занесенные в таблицу во время установки сервера. Ниже дается пример таблицы Network Configuration.

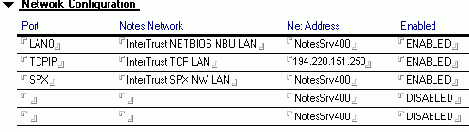

Рис. 2.27 Фрагмент документа Server - используются три порта
В этой таблице Port
- имя порта - вводится точно так, как вы его задали или выбрали при настройке порта. Notes Network - название поименованной сети Notes (см. пункт 1.4.3), доступной по этому порту. Net Address - сетевой адрес - для драйверов NETBIOS и NWSPX указывается крайняя левая компонента (CN) из полного имени сервера Notes, для драйвера TCP - IP-адрес или хост-имя этого сервера Notes (подобно 197.94.222.84 или flintstone.acme.com), для иных драйверов - смотрите во входящей в комплект поставки сервера книге Network Configuration Guide. И, наконец, Enabled - флажок, разрешающий или не разрешающий серверу использовать данный порт.
После произведенных исправлений в документе Server запустите сервер и проверьте работоспособность его портов - либо со станции администратора, запущенной на том же компьютере, используя в окне Рис. 2.18 кнопку Show status, либо командой консоли Show Port
имя_порта.
