Примеры доставки почты
Рассмотрим различные варианты доставки почты в конфигурации, приведенной на Рис. 7.8. Имеется три домена. В домене X две поименованных сети Notes: в состав первой входят серверы A, B и C, в состав второй - серверы J, K и H. В адресной книге этого домена три документа Connection: два между серверами A и J (типа Dialup Modem), и один с сервера K на сервер Q из домена Y
(тоже типа Dialup Modem). Все серверы домена Y в одной поименованной сети. В адресной книге домена Y два документа Connection: один с сервера Q на сервер K из домена X (типа Dialup Modem), а второй - с сервера S на сервер T из домена Z
(типа Local Area Network). В домене Z одна поименованная сеть, а в адресной книге один документ Connection - с сервера T на сервер S из домена Y (типа Local Area Network).
У пользователей один и тот же почтовый сервер
Jon, чей почтовый сервер - A, посылает сообщение Ed, чей почтовый сервер тоже A. Сообщение поступает из почтового ящика Jon в MAIL.BOX на сервере A. Обнаружив сообщение в своем MAIL.BOX, Router перемещает его в почтовый ящик Ed.

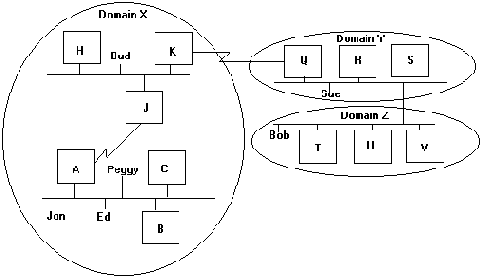

Рис. 7.8 Конфигурация сети Notes
Одна и та же поименованная сеть, но разные почтовые серверы
Jon посылает сообщение Peggy, чей почтовый сервер - C. Router на сервере А просматривает адресную книгу для определения местоположения почтового ящика Peggy. Он обнаруживает, что файл почты Peggy
находится на сервере C, который в той же поименованной сети, что и А, устанавливает соединение с сервером C
и передает сообщение в MAIL.BOX на сервере C. Router на сервере C перемещает сообщение в файл почты Peggy.
Разные поименованные сети
Peggy, чей почтовый сервер C, посылает сообщение Bud. Router на сервере C проверяет адресную книгу и обнаруживает, что почтовый сервер Bud называется H и находится в другой поименованной сети. Router проверяет документы Connection, находит, что сервер A имеет соединение с сервером J, который в одной поименованной сети с H, и передает сообщение с C на A. Когда наступает указанное в расписании время передачи почты, сервер А передает сообщение на сервер J. Router на сервере J проверяет адресную книгу и поставляет сообщение в MAIL.BOX на сервере H. Router на сервере H перемещает сообщение в файл почты Bud.
Разные домены
Peggy из домена X посылает сообщение Sue из домена Y. Документ Connection в адресной книге показывает, что сервер K из домена Peggy может связываться с сервером Q в домене Sue. Сообщение перемещается с почтового сервера Peggy, C, на сервер A, через модемное соединение на J, и далее на K по локальной сети. Сервер K передает сообщение на сервер Q. Router на Q находит в адресной книге домена Sue почтовый сервер Sue, R, и отправляет сообщение на сервер R. Router на R помещает сообщение в почтовый ящик Sue.
Одна и та же локальная сеть, но разные домены и поименованные сети
Sue из домена Y посылает сообщение Bob из домена Z. Router исследует адресную книгу домена Y и находит документ Connection, показывающий, что сервер S может соединяться с сервером T в домене Bob. Сообщение передается по локальной сети с почтового сервера Sue, R, на сервер S, и с него на T. Сервер T отправляет сообщение на почтовый сервер Bob, где Router помещает сообщение в файл почты Bob.
